明場照明

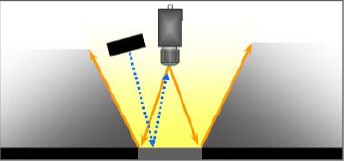

光源的明場照明通俗的講就是光線反射進入相機，通過下圖可以直觀的理解明場照明和暗場照明

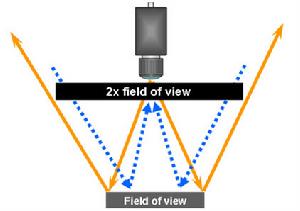

在上圖中將光源放置于“W"型之內就是明場照明，明場照明有利于形成高對比度，但會在反光表面形成鏡面反射。如果采用明場照明的話，光源范圍應該在相機透鏡處視場的兩倍位置。

明場照明的案例

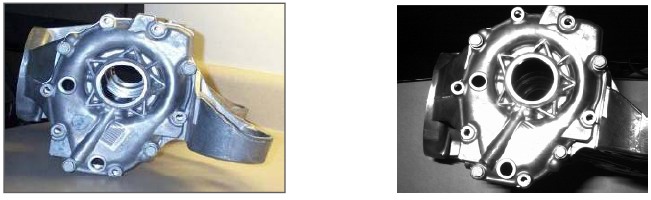

案例檢測需求：一個大尺寸的汽車部件需要檢測多個孔，以確定是否有螺栓，采用明場照明很容易看出孔里有沒有螺栓

                物體                                                        照明后的圖片
